干草打包机

发布时间:2019-08-10 浏览

干草打包机,秸秆打包机,稻草打包机
配套动力:18-30马力
作用:应用于各种牧草和稻、麦等农作物秸秆的收割打包
产量:70-130包/h
设备配套:饲料搅拌机

干草打包机配套动力适用于18马力以上的带后动力输出的拖拉机。主要通过捡拾机构、卷压滚筒机构、扎线机构和放包机构自动完成软茎草类(稻、麦秸秆、牧草等)的捡拾、成型、打包和放包过程。打包后的草捆尺寸为0.8mX 0.5m,捡拾宽度0.8m。麦草打包密度约为90kg/m3。

干草打包机,秸秆打包机,稻草打包机工作原理

    拖拉机的动力输出轴通过万向传动轴,将拖拉机的动力输入到包扎机的输入轴,通过链轮、链条分别传动卷压滚筒机构和拾草机构;使用拖拉机液压输出接口控制油缸活塞伸缩,实现放包作业。拖拉机牵引捡拾打包机跨骑在收获后成垄的秸秆草上,随着拖拉机的前进,挂上动力输出轴,已预调好适当高度的拾草机构开始转动,捡拾秸秆草喂入卷压室,随着捆包扎机滚筒的连续转动,进入卷压室的秸秆草逐渐由小变大形成紧密方包。

    当草包达到预定密度时,自动打开涨包开关,报警喇叭鸣响,司机停止拖拉机前进,推动送绳离合器,送绳开始,当发现送绳加快时,松开离合器,拖拉机动力输出轴继续转动扎绳开始。绕预定圈数后,自动割断绳索,扎绳结束。司机拉动液压操纵杆使液压阀换向,油缸工作,后机架打开,抛出草包。放包后,复位液压阀,关闭后机架,一个循环结束,拖拉机继续前进,捡拾开始下一个循环。

打包效果图

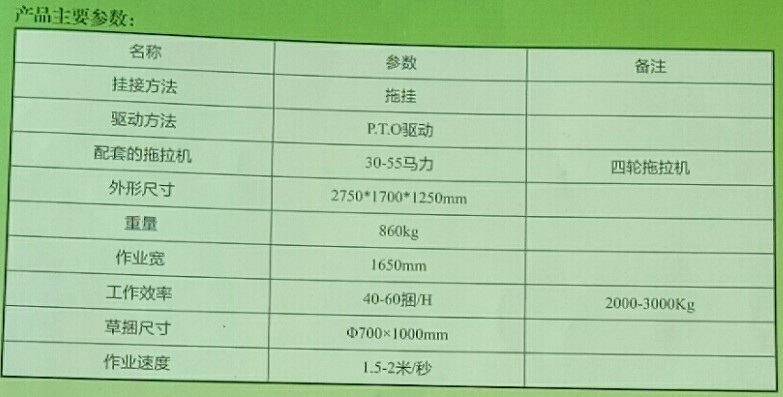

产品参数

型号 压捆能力
(T/h)

草包长度
(mm)
草包密度
(kg/m³)
配套功率
(马力)
总重量
(kg)
外形尺寸
(长×宽×高)
(mm)
圆捆捡拾打捆机 1000吨 Φ700*1000 120-180 18-30 860 2300x1600x1250













干草打包机,秸秆打包机,稻草打包机

干草打包机,秸秆打包机,稻草打包机性能特点

◆可收获稻草、干草、麦秸及苜蓿等谷草类的茎杆,适用面广。

◆该机结构简单,故障率低,工作可靠,易操作,捆形小易搬运。

◆因为是托挂方式,适用于中小马力的拖拉机配套使用,灵活机动性好,特别在小地块地区更有优越性。

◆草捆成形后,通过拖拉机自带的液压机构控制油缸,将后机架打开,吐出草捆。
